一、需求分析

在入冬或初春季节，输电线路容易遭到覆冰危害，特别是高寒区线路，长时间的低温雨雪天气很容易就会在铁塔、绝缘子或导线上形成冰层，冰层越积越厚，覆冰质量超过杆塔额定负载时，可能导致杆塔塔基下沉、倾斜或者爆裂等电力事故。  因此，迫切需要一种输电线路等值覆冰监测装置，实时监控导线覆冰情况，以便电力部门及时处理冰情，保障线路稳定运行。

二、工作原理

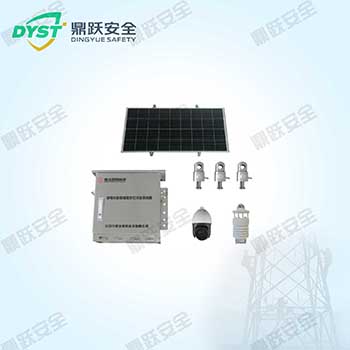

输电线路等值覆冰在线监测装置采用电阻应变片组成惠斯顿电桥，通过检测弹性体应变测量出传感器所受的应力，其结构紧凑，测量精度高，抗偏能力强。本系统将柱式拉力传感器做成球头挂环的形式，取代球头挂环，安装在绝缘子串与横梁之间，测量导线的综合载荷力。将其直接安装在高压输电铁塔绝缘子与铁塔连接的部分，实现覆冰区的高可靠实时在线监测，自动采集信息，通过对温度、湿度、风度以及风向等参数的收集，持续24小时监控冰情，测量出线路的覆冰参数，并将信息发送至监控中心，巡检人员可以根据覆冰情况采取相应的措施，确保电网安全稳定运行。

三、功能特点

1、终端具备采集绝缘子串拉力值、绝缘子串相对倾角值、环境温度、相对湿度、风速、风向、终端电源电压、终端所在位置移动通讯信号强度、现场冰情图像等参量数据功能，采集方式应同时实现自动采集与受控采集，采集量满足南方电网输电线路状态监测系统通信规约相关要求；

2、具备数据有效性检查分析功能，自动识别并剔除干扰数据；

3、根据统一算法进行图像压缩；

4、能够循环存储90天以上的采集量数据、状态量数据；

5、具备动态响应远程时间查询/设置、数据请求、重启等指令的功能；

6、具备按远程指令修改各传感器采样频率、采样时间间隔、网络适配器地址等信息的功能；

7、具备身份辨认和远程升级、更新程序的功能，具备完善的更新机制与方式；

8、具备周期性缺陷自检功能并能输出自检信息；

9、加入安全芯片，可对数据进行加密，并接入各省公司平台。

四、产品参数
